想象一下这样的场景：多个用户同时打开同一个流程图，拖动节点、创建连接、实时看到彼此的光标位置，就像在同一块白板上协作一样流畅。这就是我们要实现的效果。这个案例会涵盖协同编辑的核心场景：数据同步、状态管理、光标协同，以及前后端的完整实现。
项目架构

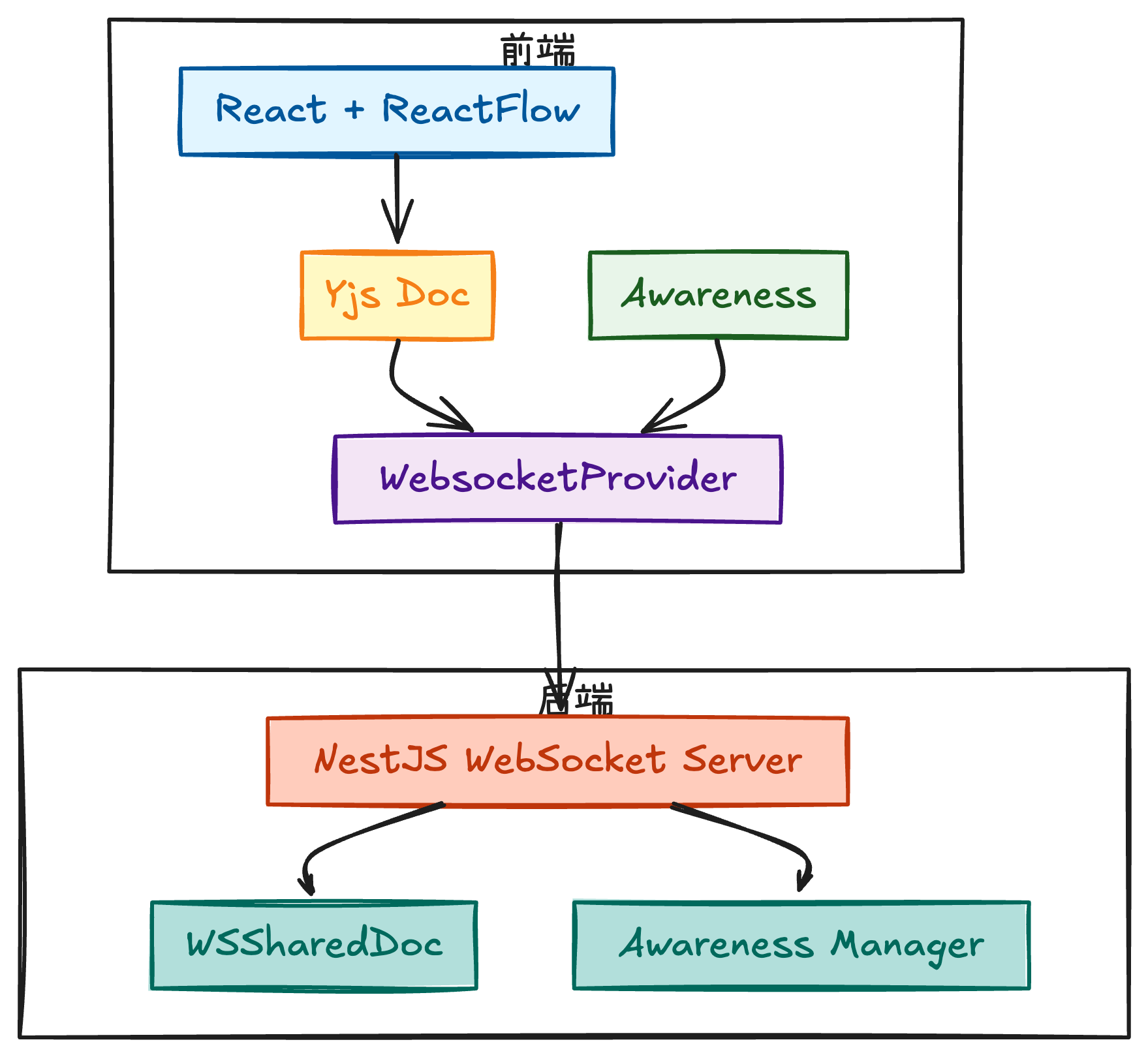

让我们先看看整体架构。这个协同流程图应用由三个核心部分组成：前端使用 React + ReactFlow 构建可视化流程图界面，后端使用 NestJS 搭建 WebSocket 服务器处理协同逻辑，Yjs 作为协同引擎在前后端之间同步数据。
前端负责用户交互和视图渲染，Yjs Doc 存储流程图的节点和连接数据，WebsocketProvider 负责与服务器建立连接并同步数据。后端的 WebSocket Server 接收来自多个客户端的消息，协调它们之间的数据同步，WSSharedDoc 存储每个房间的文档状态。
后端实现
让我们从后端开始，因为它是整个协同系统的中枢。后端的职责很清晰：接收客户端连接，转发同步消息，管理 Awareness 状态。

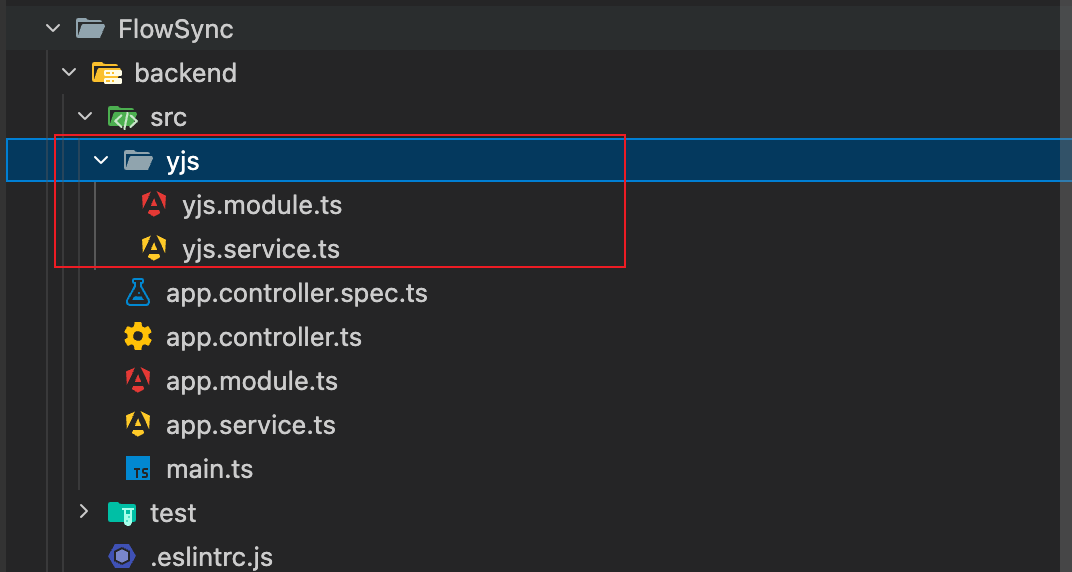

我们使用 NestJS 框架搭建后端服务，整个协同逻辑封装在一个 Service 中。首先创建项目结构：
依赖安装
在开始编写代码前，需要安装必要的依赖：
pnpm add yjs y-protocols ws lib0
pnpm add -D @types/ws
核心数据结构
在 src/yjs/yjs.service.ts 文件中，首先导入需要的模块，然后定义 WSSharedDoc 类：
import { Injectable, OnModuleInit, Logger } from "@nestjs/common";
import * as WebSocket from "ws";
import * as Y from "yjs";
import * as syncProtocol from "y-protocols/sync";
import * as awarenessProtocol from "y-protocols/awareness";
import * as encoding from "lib0/encoding";
import * as decoding from "lib0/decoding";
import * as map from "lib0/map";
const wsReadyStateOpen = 1;
const messageSync = 0;
const messageAwareness = 1;
const docs: Map<string, WSSharedDoc> = new Map();
这些导入包括：NestJS 的装饰器和日志工具，WebSocket 库用于建立连接，Yjs 核心库和协议库，lib0 提供的编解码和 Map 工具。常量定义了消息类型和连接状态。
WSSharedDoc 类继承自 Y.Doc ，是服务端维护的共享文档：
class WSSharedDoc extends Y.Doc {
name: string;
conns: Map<WebSocket, Set<number>>;
awareness: awarenessProtocol.Awareness;
constructor(name: string) {
super({ gc: true });
this.name = name;
this.conns = new Map();
this.awareness = new awarenessProtocol.Awareness(this);
}
}
这个类扩展了 Yjs 文档，添加了连接管理和 Awareness 支持。name 是文档的唯一标识（通常是房间名），conns 维护了当前所有连接到这个文档的 WebSocket 客户端，awareness 用于同步用户的临时状态（如光标位置）。
在同一文件中，文档管理使用一个全局 Map ，确保同一个房间的所有客户端共享同一个文档实例：
const docs: Map<string, WSSharedDoc> = new Map();
const getYDoc = (docname: string): WSSharedDoc =>
map.setIfUndefined(docs, docname, () => new WSSharedDoc(docname));
处理客户端连接
接下来在 YjsService 类中实现连接处理。当客户端连接时，我们需要建立 WebSocket 连接，从 URL 中提取房间名，然后设置消息处理逻辑：
onModuleInit() {
this.wss = new WebSocket.Server({ port: 1234 });
this.wss.on('connection', (conn: WebSocket, req: any) => {
const url = req.url || '/';
const docName = url.slice(1).split('?')[0] || 'default';
this.setupWSConnection(conn, docName);
});
this.logger.log('WebSocket server initialized on port 1234');
}
这里从请求 URL 中提取房间名，比如 ws://localhost:1234/flow-room 会提取出 flow-room 作为文档名称。这样不同的房间使用不同的文档，互不干扰。
消息处理
setupWSConnection 是整个服务端的核心，它处理客户端的所有消息：
private setupWSConnection(conn: WebSocket, docName: string) {
conn.binaryType = 'arraybuffer';
const doc = getYDoc(docName);
doc.conns.set(conn, new Set());
conn.on('message', (message: ArrayBuffer | Buffer) => {
const uint8Array = message instanceof ArrayBuffer
? new Uint8Array(message)
: new Uint8Array(message.buffer, message.byteOffset, message.byteLength);
const encoder = encoding.createEncoder();
const decoder = decoding.createDecoder(uint8Array);
const messageType = decoding.readVarUint(decoder);
switch (messageType) {
case messageSync:
encoding.writeVarUint(encoder, messageSync);
syncProtocol.readSyncMessage(decoder, encoder, doc, null);
if (encoding.length(encoder) > 1) {
send(doc, conn, encoding.toUint8Array(encoder));
}
break;
case messageAwareness:
awarenessProtocol.applyAwarenessUpdate(
doc.awareness,
decoding.readVarUint8Array(decoder),
conn,
);
break;
}
});
}
消息分为两种类型：Sync 消息用于同步文档数据（节点、连接等持久化数据），Awareness 消息用于同步用户状态（光标位置等临时数据）。服务端收到 Sync 消息后，使用 y-protocols 的 readSyncMessage 处理，如果有响应数据就发送回客户端。收到 Awareness 消息后，应用更新并广播给其他客户端。
初始同步和状态广播
新客户端连接后，需要立即发送当前文档状态，让新用户能看到已有的内容：
setImmediate(() => {
if (conn.readyState === wsReadyStateOpen) {
const encoder = encoding.createEncoder();
encoding.writeVarUint(encoder, messageSync);
syncProtocol.writeSyncStep1(encoder, doc);
send(doc, conn, encoding.toUint8Array(encoder));
const awarenessStates = doc.awareness.getStates();
if (awarenessStates.size > 0) {
const awarenessEncoder = encoding.createEncoder();
encoding.writeVarUint(awarenessEncoder, messageAwareness);
encoding.writeVarUint8Array(
awarenessEncoder,
awarenessProtocol.encodeAwarenessUpdate(
doc.awareness,
Array.from(awarenessStates.keys())
)
);
send(doc, conn, encoding.toUint8Array(awarenessEncoder));
}
}
});
使用 setImmediate 延迟发送，确保连接完全建立。首先发送 Sync Step1 消息，包含当前文档的完整状态向量，然后如果有其他用户在线，发送他们的 Awareness 状态，这样新用户能立即看到其他人的光标。
监听和广播更新
服务端需要监听文档的更新，并将更新广播给所有连接的客户端：
const updateHandler = (update: Uint8Array) => {
const encoder = encoding.createEncoder();
encoding.writeVarUint(encoder, messageSync);
syncProtocol.writeUpdate(encoder, update);
const message = encoding.toUint8Array(encoder);
doc.conns.forEach((_, c) => send(doc, c, message));
};
doc.on("update", updateHandler);
const awarenessChangeHandler = ({ added, updated, removed }) => {
const changedClients = added.concat(updated, removed);
const connControlledIDs = doc.conns.get(conn);
if (connControlledIDs !== undefined) {
added.forEach((clientID) => connControlledIDs.add(clientID));
removed.forEach((clientID) => connControlledIDs.delete(clientID));
}
const encoder = encoding.createEncoder();
encoding.writeVarUint(encoder, messageAwareness);
encoding.writeVarUint8Array(
encoder,
awarenessProtocol.encodeAwarenessUpdate(doc.awareness, changedClients)
);
const buff = encoding.toUint8Array(encoder);
doc.conns.forEach((_, c) => send(doc, c, buff));
};
doc.awareness.on("update", awarenessChangeHandler);
当文档有更新时（比如用户移动了节点），将增量更新编码后广播给所有客户端。当 Awareness 状态变化时（比如用户移动了光标），也广播给所有客户端。注意这里会追踪每个连接控制的客户端 ID ，用于后续清理。
连接清理
当客户端断开连接时，需要清理相关资源，移除其 Awareness 状态，如果房间空了就销毁文档：
conn.on("close", () => {
const controlledIds = doc.conns.get(conn);
doc.conns.delete(conn);
doc.awareness.off("update", awarenessChangeHandler);
doc.off("update", updateHandler);
if (controlledIds) {
awarenessProtocol.removeAwarenessStates(
doc.awareness,
Array.from(controlledIds),
null
);
}
if (doc.conns.size === 0) {
doc.destroy();
docs.delete(docName);
}
});
这里移除事件监听器防止内存泄漏，清除该客户端的 Awareness 状态，如果是最后一个客户端离开，销毁文档释放内存。

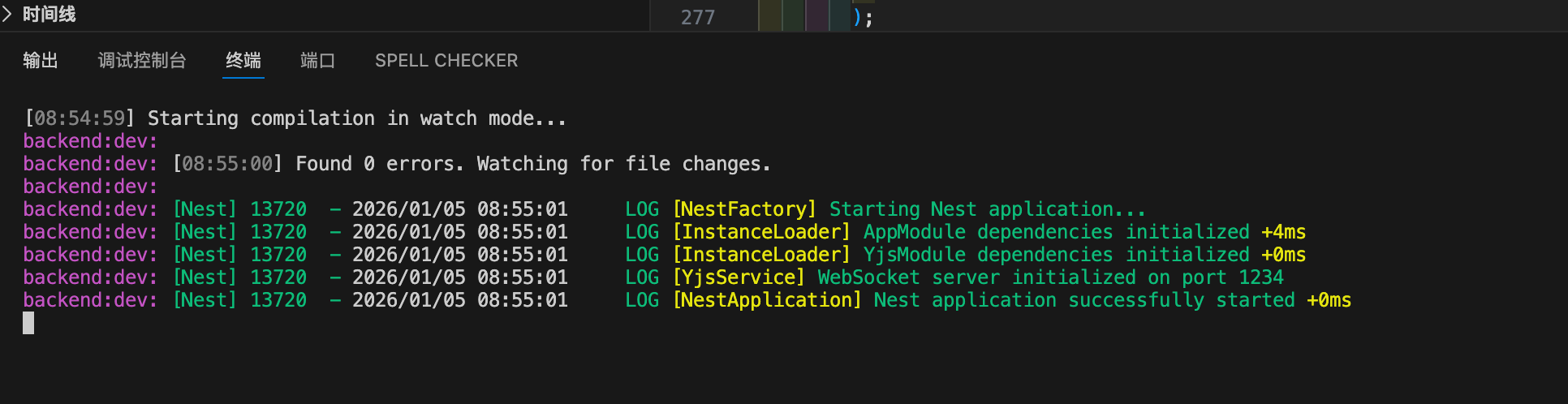

这些逻辑都编写完成之后，我们就可以执行如下名来来启动项目：
pnpm start:dev
前端实现
前端的实现更加复杂一些，因为要处理用户交互、UI 渲染和协同同步。我们使用 ReactFlow 作为流程图渲染引擎，Yjs 处理数据同步。

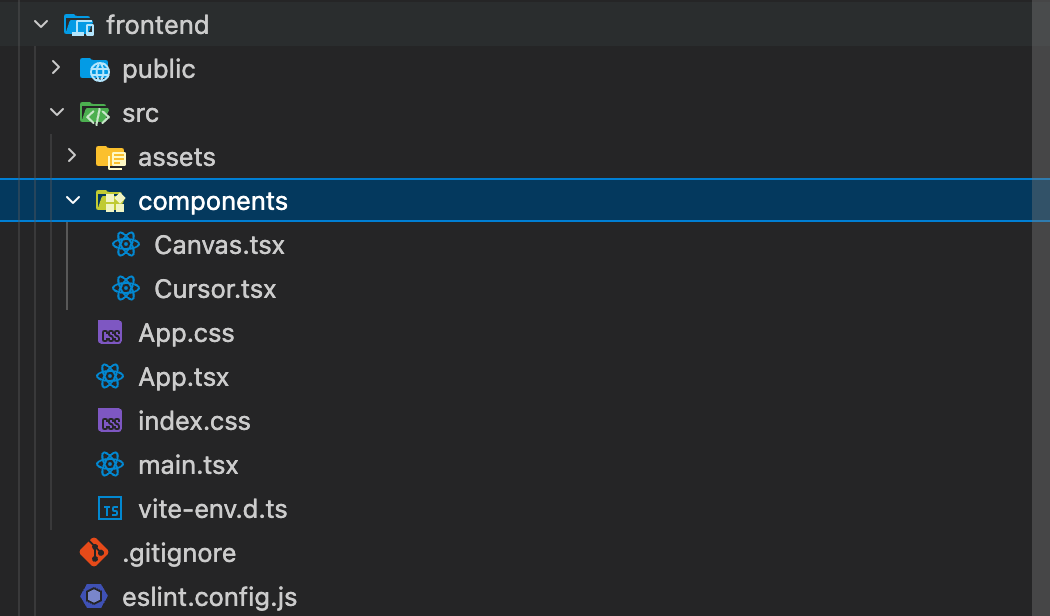

前端项目结构如下：
前端依赖安装
前端需要安装以下依赖：
pnpm add yjs y-websocket reactflow
React Flow 是一个用于构建交互式图形和流程图的库，提供了丰富的功能，如拖拽节点、连接线、缩放、平移等，常用于可视化编辑器、流程设计器等应用中。它支持高度定制，可以很容易地与其他前端库和框架集成。
初始化协同环境
在 src/components/Canvas.tsx 文件中，首先导入需要的库：
import { useCallback, useEffect, useRef, useState } from "react";
import {
ReactFlow,
Controls,
Background,
useNodesState,
useEdgesState,
addEdge,
BackgroundVariant,
ConnectionMode,
useReactFlow,
ReactFlowProvider,
type Connection,
type Edge,
type Node,
NodeChange,
EdgeChange,
} from "reactflow";
import "reactflow/dist/style.css";
import * as Y from "yjs";
import { WebsocketProvider } from "y-websocket";
import Cursor from "./Cursor";
然后在 Canvas 组件中创建 Yjs 文档和 WebSocket 连接：
useEffect(() => {
const doc = new Y.Doc();
const wsProvider = new WebsocketProvider(
"ws://localhost:1234",
"flow-room",
doc,
{
connect: false,
resyncInterval: -1,
}
);
setTimeout(() => {
wsProvider.connect();
}, 50);
const nodesMap = doc.getMap("nodes");
const edgesMap = doc.getMap("edges");
ydoc.current = doc;
provider.current = wsProvider;
// ... 后续逻辑
}, []);
这里延迟连接是为了避免过快重连的警告，使用 resyncInterval: -1 禁用自动重新同步。我们使用两个 Y.Map 分别存储节点和连接，这样可以独立管理它们的增删改。
初始化 Awareness
在同一个 useEffect 中，设置本地用户的 Awareness 状态，包括随机生成的颜色和客户端 ID：
const clientId = wsProvider.awareness.clientID;
const userColor = useRef(generateRandomColor());
wsProvider.awareness.setLocalState({
cursor: null,
color: userColor.current,
clientId: clientId,
});
wsProvider.awareness.on("change", () => {
const states = new Map(wsProvider.awareness.getStates());
setCursors(states);
});
监听 Awareness 变化，当其他用户的光标移动时，更新本地状态并重新渲染光标。
同步节点数据
继续在 useEffect 中，如果是首次打开，初始化一些默认节点，然后监听节点变化，将 Yjs 数据同步到 React 状态：
if (nodesMap.size === 0) {
initialNodes.forEach((node) => {
nodesMap.set(node.id, JSON.parse(JSON.stringify(node)));
});
}
nodesMap.observe(() => {
const yNodes = Array.from(nodesMap.values());
const validNodes = yNodes.map((node) => ({
id: node.id,
type: node.type || "default",
data: node.data,
position: {
x: node.position.x,
y: node.position.y,
},
}));
setNodes(validNodes);
});
使用 JSON.parse(JSON.stringify()) 确保存储的是纯数据对象，避免 Yjs 无法序列化 React 组件。observe 方法监听 Y.Map 的变化，任何修改都会触发回调，我们将 Yjs 数据转换为 ReactFlow 需要的格式。
处理节点拖动
当用户拖动节点时，需要将位置更新同步到 Yjs 文档：
const handleNodesChange = useCallback(
(changes: NodeChange[]) => {
onNodesChange(changes);
if (!ydoc.current) return;
changes.forEach((change) => {
if (change.type === "position") {
const node = nodes.find((n) => n.id === change.id);
if (node) {
const updatedNode = {
...node,
position: change.position || node.position,
};
ydoc.current
?.getMap("nodes")
.set(change.id, JSON.parse(JSON.stringify(updatedNode)));
}
}
});
},
[nodes, onNodesChange]
);
ReactFlow 使用 changes 数组描述节点的变化，我们过滤出位置变化，更新到 Yjs 文档。这个更新会触发 observe 回调，同时通过 WebSocket 发送给其他客户端。
创建连接
当用户连接两个节点时，创建一条边并同步到 Yjs：
const onConnect = useCallback(
(connection: Connection) => {
if (!connection.source || !connection.target) return;
const newEdge = {
id: `e${connection.source}-${connection.target}`,
source: connection.source,
target: connection.target,
sourceHandle: connection.sourceHandle || undefined,
targetHandle: connection.targetHandle || undefined,
};
if (ydoc.current) {
ydoc.current.getMap("edges").set(newEdge.id, newEdge);
}
setEdges((eds) => addEdge(connection, eds));
},
[setEdges]
);
生成唯一的边 ID ，同时更新本地状态和 Yjs 文档。本地状态用于立即响应，Yjs 文档用于同步给其他客户端。
光标同步
光标同步是协同编辑中很重要的用户体验细节，让用户能看到彼此的位置：
const handleMouseMove = useCallback(
(e: React.MouseEvent) => {
if (!provider.current?.awareness || !flowRef.current) return;
const bounds = flowRef.current.getBoundingClientRect();
const x = e.clientX - bounds.left;
const y = e.clientY - bounds.top;
const flowPosition = reactFlowInstance.screenToFlowPosition({ x, y });
provider.current.awareness.setLocalState({
cursor: flowPosition,
color: userColor.current,
clientId: provider.current.awareness.clientID,
});
},
[reactFlowInstance]
);
const handleMouseLeave = useCallback(() => {
if (!provider.current?.awareness) return;
provider.current.awareness.setLocalState({
cursor: null,
color: userColor.current,
clientId: provider.current.awareness.clientID,
});
}, []);
获取鼠标相对于容器的坐标，使用 ReactFlow 的 screenToFlowPosition 转换为画布坐标（考虑缩放和平移），然后更新到 Awareness 。当鼠标离开画布时，将光标设置为 null ，其他用户就看不到这个光标了。
渲染协同光标
最后在 Canvas 组件的 JSX 中渲染其他用户的光标，使用不同颜色区分：
{
Array.from(cursors.entries()).map(([clientId, state]) => {
if (!state.cursor || clientId === currentClientId) {
return null;
}
const screenPosition = reactFlowInstance.flowToScreenPosition({
x: state.cursor.x,
y: state.cursor.y,
});
return (
<Cursor
key={clientId}
x={screenPosition.x}
y={screenPosition.y}
color={state.color}
/>
);
});
}
过滤掉自己的光标，将画布坐标转换回屏幕坐标（因为光标是绝对定位在屏幕上的），使用每个用户的颜色渲染光标组件。
协同光标组件
在 src/components/Cursor.tsx 中实现光标组件，我们使用的 SVG 的方式来实现这个光标组件：
interface CursorProps {
x: number;
y: number;
color: string;
}
export default function Cursor({ x, y, color }: CursorProps) {
return (
<div
style={{
position: "absolute",
left: x,
top: y,
pointerEvents: "none",
zIndex: 9999,
}}
>
<svg width="24" height="24" viewBox="0 0 24 24">
<path
d="M5.65376 12.3673L5.46026 12.4668L5.70974 12.8619L11.3877 21.5659L12.6377 23.192L13.1897 21.2687L16.855 8.71373L19.0002 0.939087L10.5578 3.70771L0.458496 7.88092L-1.56467 8.73732L0.0837585 10.0768L5.65376 12.3673Z"
fill={color}
/>
</svg>
</div>
);
}
这个组件接收坐标和颜色，使用 SVG 绘制一个指针形状，通过 pointerEvents: "none" 确保不会干扰用户的鼠标操作。
协同流程详解
让我们通过一个完整的场景来理解整个协同过程。假设用户 A 拖动了一个节点，数据是如何同步到用户 B 的？
整个过程分为三个阶段：
-
第一阶段，用户 A 拖动节点，触发 handleNodesChange ，更新 Yjs 文档，Yjs 文档生成增量更新。
-
第二阶段，WebsocketProvider 监听到 update 事件，将增量编码为二进制消息，通过 WebSocket 发送给服务器，服务器应用更新到服务端文档。
-
第三阶段，服务器将更新广播给所有其他客户端，用户 B 的 WebsocketProvider 收到消息，解码后应用到本地文档，触发 observe 回调，更新 React 状态，ReactFlow 重新渲染，用户 B 看到节点移动了。
这个过程非常高效，因为传输的是增量数据而不是完整文档，一次节点移动可能只需要传输几十个字节。Yjs 的 CRDT 算法保证了即使有并发修改，最终所有客户端的状态也会一致。
因为我们项目使用的是 Monorepo 项目，所以我们只需要在终端上启动如下命令即可：
pnpm dev
如果看到这样的输出，说明我们的前后端都启动成功了：
现在我们需要在不同的浏览器都打开相同的链接：
http://localhost:5173/
因为这是用 vite 创建的项目，所以默认启动的是 5173 （我要吃饭端口）

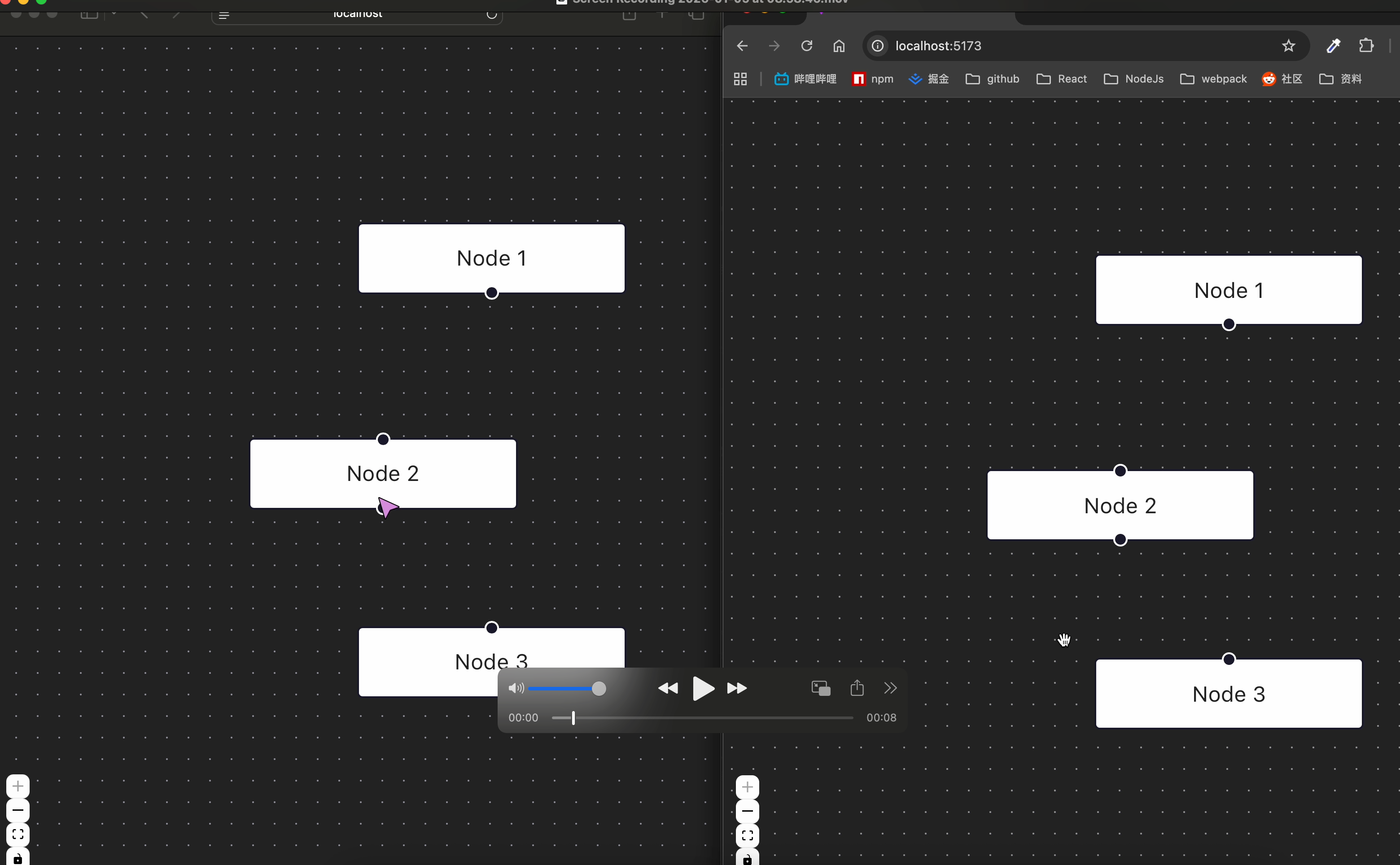

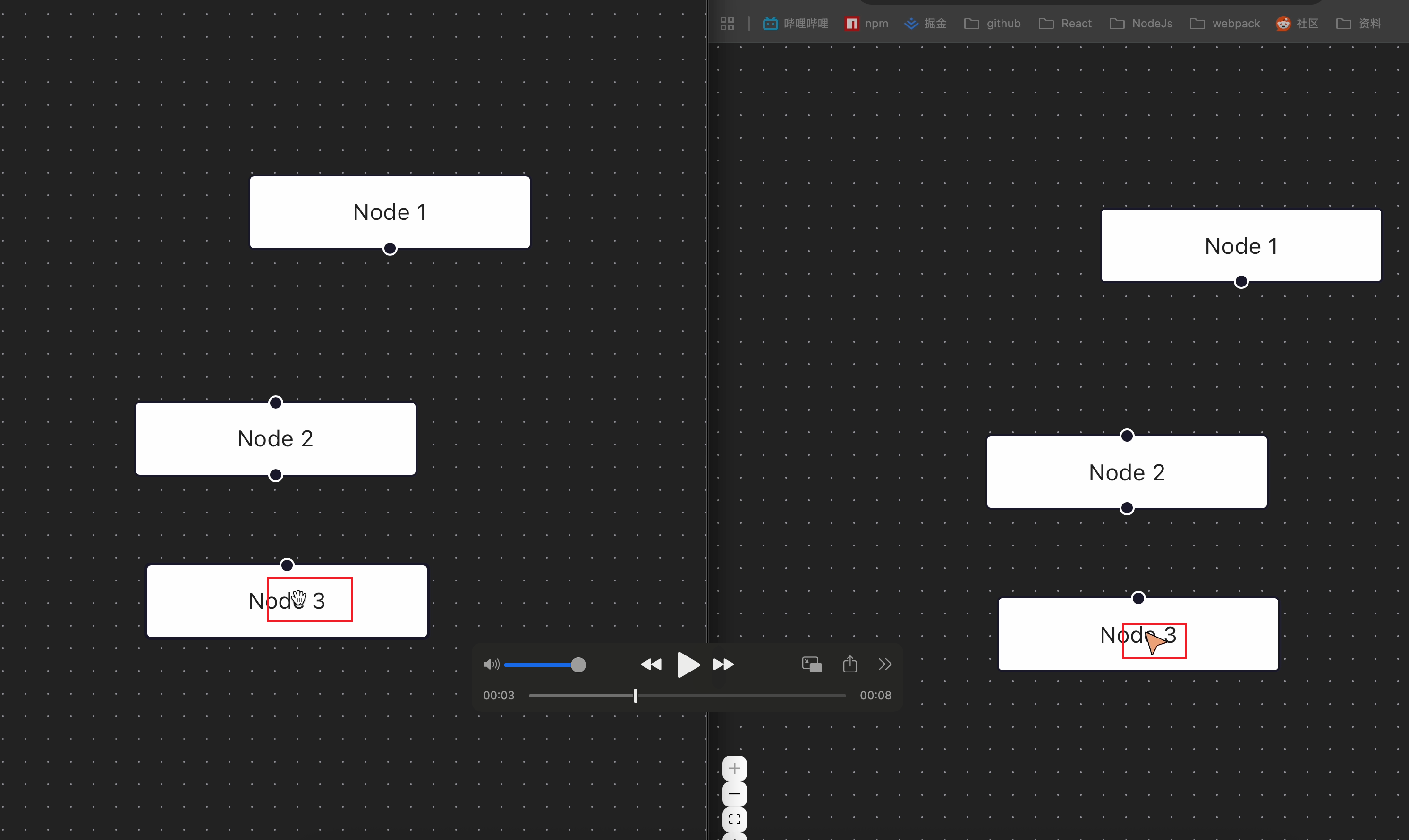

最终你能看到两端鼠标实时同步过来，并且拖动节点能同步到另外一段浏览器，这就是我们实现的最简单的协同编辑器。
基于这个简单的协同编辑器架构，我们可以进一步扩展和丰富其功能。例如，可以增加用户身份、编辑历史回溯、权限管理、节点间的关系建立等更多功能，进一步提升协作体验和工具的实用性。
Yjs 和 WebSocket 的分工
在这个架构中，Yjs 和 WebSocket 各司其职，共同完成协同编辑。
Yjs 的职责是维护文档状态和处理冲突。它使用 CRDT 算法确保多个客户端并发编辑时数据最终一致，生成增量更新而不是完整快照，大大减少了网络传输量，提供了 Y.Map 、Y.Array 等数据结构，让我们能方便地组织复杂的文档数据。Yjs 不关心数据如何传输，它只负责生成和应用更新。
WebSocket 的职责是网络通信。它建立客户端和服务器之间的双向连接，传输 Yjs 生成的二进制消息，处理连接断开、重连等网络问题，维护房间隔离，确保不同房间的消息不会混淆。WebSocket 不关心消息的内容，它只负责可靠地传输数据。
y-websocket 将两者连接起来，监听 Yjs 文档的更新，自动发送给服务器，接收服务器的消息，自动应用到 Yjs 文档，处理同步协议（ State Vector 、Update ）的编解码。这种职责分离的设计非常优雅，我们可以轻松替换传输层（比如用 WebRTC 代替 WebSocket ）而不影响 Yjs 的使用。
使用 Hocuspocus 简化开发
虽然手动实现 WebSocket 服务器能让我们深入理解协同原理，但在实际项目中，我们通常会使用更成熟的解决方案。Hocuspocus 就是 Yjs 官方推荐的协同后端框架，它提供了开箱即用的功能。
Hocuspocus 的核心优势在于功能完整和易于扩展。它内置了持久化支持，可以将文档保存到数据库（支持 Redis 、PostgreSQL 、SQLite 等），提供了身份验证和权限控制的钩子，支持文档历史和版本管理，内置了扩展系统，可以轻松添加自定义逻辑，还提供了监控和日志功能，便于调试和运维。
使用 Hocuspocus 搭建服务器非常简单：
import { Server } from "@hocuspocus/server";
const server = Server.configure({
port: 1234,
async onAuthenticate({ token, documentName }) {
// 验证用户身份
return { user: { id: 1, name: "John" } };
},
async onLoadDocument({ documentName }) {
// 从数据库加载文档
return Y.encodeStateAsUpdate(doc);
},
async onStoreDocument({ documentName, state }) {
// 保存文档到数据库
await db.save(documentName, state);
},
});
server.listen();
前端使用 HocuspocusProvider 替代 WebsocketProvider：
import { HocuspocusProvider } from "@hocuspocus/provider";
const provider = new HocuspocusProvider({
url: "ws://localhost:1234",
name: "flow-room",
document: doc,
token: "user-auth-token",
});
Hocuspocus 还提供了很多实用的扩展，比如 Webhooks 扩展可以在文档变化时触发 HTTP 请求，Logger 扩展可以记录所有操作日志，Throttle 扩展可以限制更新频率防止滥用，Database 扩展提供了多种数据库的开箱即用支持。
对于生产环境的应用，建议使用 Hocuspocus 而不是自己实现 WebSocket 服务器，这样可以节省大量开发时间，获得更稳定可靠的服务。
总结
通过这个实战案例，我们完整地实现了一个协同流程图编辑器，涵盖了协同编辑的核心要素。
首先是架构设计。前端使用 React + ReactFlow 构建 UI ，后端使用 NestJS + WebSocket 处理协同，Yjs 作为协同引擎在前后端之间同步数据。这种架构清晰地分离了视图层、业务逻辑层和传输层。
其次是实现细节。后端管理文档实例和连接，处理 Sync 和 Awareness 消息，监听文档更新并广播给所有客户端。前端初始化 Yjs 文档和 WebSocket 连接，使用 Y.Map 存储节点和连接，监听用户操作并更新 Yjs 文档，渲染其他用户的协同光标。
再看协同流程。用户操作触发 Yjs 文档更新，生成增量数据，通过 WebSocket 发送给服务器，服务器广播给其他客户端，其他客户端应用更新并重新渲染。整个过程高效且可靠，得益于 Yjs 的 CRDT 算法和增量同步机制。
最后是工程化建议。在理解了底层原理后，实际项目中建议使用 Hocuspocus 简化开发，它提供了持久化、权限控制、监控等生产级功能，让我们能专注于业务逻辑而不是底层实现。
通过这个案例，我们不仅学会了如何构建协同应用，更重要的是理解了协同编辑的核心思想：通过 CRDT 算法保证最终一致性，通过增量同步减少网络传输，通过 Awareness 实现实时协作体验。这些理念可以应用到各种协同场景中，无论是文档编辑、画板协作还是数据表格。
参考资料
2 条回复 • 2026-01-08 09:44:36 +08:00
 |
1
qW7bo2FbzbC0 1 天前
后端的数据结构可以介绍下吗
|
 |
2
moment082 OP @qW7bo2FbzbC0 看你需求呀，这个后端目前只做转发，没有数据结构
|
Select Language
